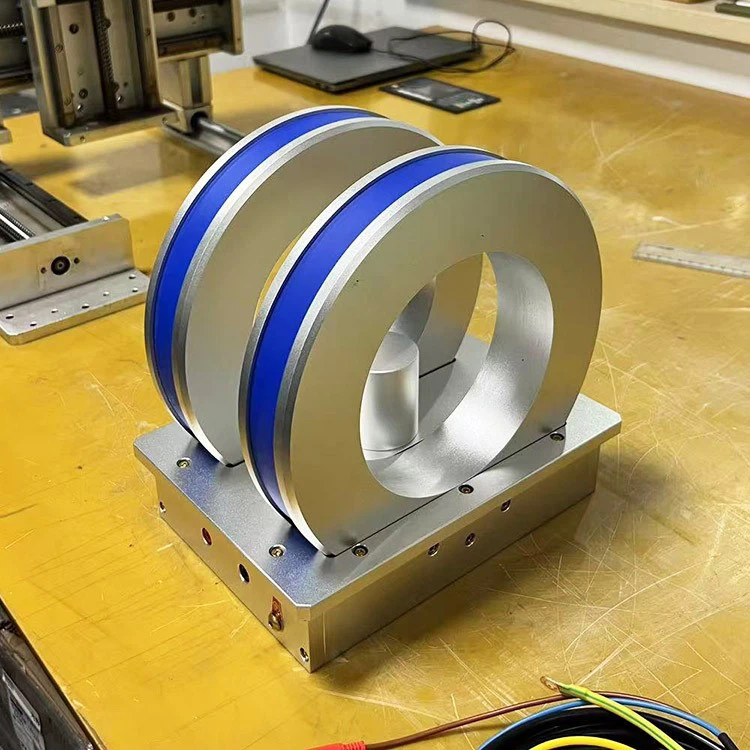

DXHC 10-30 Unidimensional DC Helmholtz Bobina: Informe d'inspecció de qualitat
1. Visió general del producte
1.1 Especificacions
Model: dxhc 10-30
Dimensions: 260mm (L) × 185mm (w) × 256mm (h)
Espai entre la bobina: 54mm
Diàmetre interior de la bobina: 148 mm
Diàmetre exterior de la bobina: 244 mm
Pes: 11,29kg
1.2 Objectius d’inspecció
(1) Verifiqueu el rendiment del producte amb les especificacions tècniques.
(2) Avaluar la coherència entre els paràmetres de disseny i les dades mesurades.
(3) Establir estàndards de qualitat de referència per a l'alliberament de fàbrica i la referència post-venda.
2. Entorn de prova
Temperatura ambient: 18. 0 grau
Temperatura inicial del producte: 18. 0 grau
Longitud del fil de plom: 3m
Camp magnètic ambient: 0 - 30, 000 nt
Data de prova: 10 de novembre de 2024
3. Prova de rendiment magnètic
3.1 Equip
Superfície elèctrica DX-F2031
Dx -180 comptador de gauss
Amplificador de potència DXACP
3.2 Força del camp magnètic
| Actual (a) | Tensió de funcionament (V) | Força del camp magnètic (GS) |
|---|---|---|
| 1 | – | 51.289 |
| 2 | 31.83 | 102.729 |
3.3 Uniformitat de camp magnètic (corrent 2a)
| Zona de proves | Max Field (GS) | Camp Min (GS) | Uniformitat |
|---|---|---|---|
| Esfera Sφ50mm | 102.518 | 102.357 | -0.36% |
4. Prova de rendiment elèctric
4.1 Equip
Multímetre digital
Analitzador d’impedàncies
4.2 Característiques de resistència
| Temperatura | Resistència calibrada |
|---|---|
| @20 graus | 15.866 Ω |
| @85 graus | 20.610 Ω |
4.3 Inductància i impedància (nivell de prova de 5V)
| Paràmetre | Valor min | Frecuència | Valor màxim | Frecuència |
|---|---|---|---|---|
| Inductància LS | 37.2005 MH | 1 kHz | 104.968 MH | 20 Hz |
| Impedància z | 28.9889 Ω | 20 Hz | 245.268 Ω | 1 kHz |
5. Prova de pujada de la temperatura
| Condició | Valor inicial | Valor final |
|---|---|---|
| Corrent operatiu | 2 A | Mantingut a 2 a |
| Durada | – | 30 minuts |
| Voltatge | 31.62 V | 33.85 V |
| Temperatura | 18. 0 grau | <85°C |
6. Conclusió
La bobina DXHC 10-30 Helmholtz compleix tots els requisits de disseny:
Rendiment magnètic:
Va aconseguir una uniformitat de-0.36%dins d’una regió esfèrica de 50 mm sota el corrent 2A.
Característiques elèctriques:
Els coeficients de temperatura de resistència s’alineen amb les expectatives.
Les corbes d’impedància d’inductància presenten un comportament normal.
Estabilitat tèrmica:
L’augment de la temperatura es va mantenir per sota dels llindars de seguretat després de 30 minuts d’operació de càrrega completa.
Aquest informe serveix com a certificació oficial de la qualitat del producte. Les avaluacions de rendiment posteriors han de fer referència a aquest document.
Nota: Totes les proves es van realitzar en un entorn de laboratori certificat ISO/IEC 17025. L’Institut Nacional de Metrologia de l’Institut Nacional de Metrologia és calibrat anualment.
