Bobines 3D d'igual diàmetre
Introducció
La bobina Helmholtz d'equidiàmetre tridimensional 3DXHDC és un excel·lent producte fabricat per la nostra empresa. Aquest producte està especialment dissenyat amb el mateix diàmetre, nombre de voltes i bobina constant en les tres dimensions, fent-lo únic i altament eficient.
Aquesta bobina té un disseny únic que garanteix que el camp magnètic generat per ella sigui uniforme en totes direccions, la qual cosa la fa apta per a una àmplia gamma d'aplicacions. S'utilitza habitualment com a estàndard de calibratge per a mesures de camp magnètic, estudis de susceptibilitat magnètica i imatges de ressonància magnètica.
La nostra bobina Helmholtz 3DXHDC està fabricada amb materials d'alta qualitat, la qual cosa garanteix que sigui duradora, fiable i altament resistent al desgast. A més, el seu disseny compacte i lleuger fa que sigui fàcil de transportar i instal·lar, per la qual cosa és una opció ideal per a operacions de camp.
En general, la bobina Helmholtz d'equidiàmetre tridimensional 3DXHDC és una eina essencial per als investigadors i científics que treballen en el camp del magnetisme. El seu disseny únic i la seva construcció d'alta qualitat la converteixen en una opció ideal per a una àmplia gamma d'aplicacions, i estem segurs que oferirà excel·lents resultats als nostres clients.
Adequat per a cambres blindades, simulant camps magnètics dins de cambres blindades; El propòsit de les bobines de camp magnètic tridimensional d'igual diàmetre és: adequat per a aplicacions que requereixen consistència en les constants de la bobina; Aplicable a l'aplicació de consistència de volum en àrees uniformes tridimensionals; Aplicable als requisits de camp magnètic inferiors a 2G; El rang de diàmetres d'una bobina tridimensional d'igual diàmetre és de 100 mm ~ 1000 mm
Paràmetre d'especificació de la bobina Helmholtz 3D d'igual diàmetre
| Model | Diàmetre | Centre magnètic | Uniformitat | Esfera de zona uniforme | Cada dimensió | Pes |
| (mm) | camp (Gs) | % | diàmetre (mm) | rang de potència (W) | (Kg) | |
| 3DXHDC10-1 | 200 | 1 | 0.1 | 25 | 2 | 1.5 |
| 1 | 50 | |||||
| 3DXHDC12.5-1 | 250 | 1 | 0.1 | 35 | 3 | 2.5 |
| 1 | 60 | |||||
| 3DXHDC15-1 | 300 | 1 | 0.1 | 40 | 4 | 3 |
| 1 | 70 | |||||
| 3DXHDC17.5-1 | 350 | 1 | 0.1 | 50 | 5 | 3.5 |
| 1 | 85 | |||||
| 3DXHDC20-1 | 400 | 1 | 0.1 | 55 | 5 | 4.6 |
| 1 | 100 | |||||
| 3DXHDC22.5-1 | 450 | 1 | 0.1 | 60 | 6 | 9.8 |
| 1 | 110 | |||||
| 3DXHDC25-1 | 500 | 1 | 0.1 | 70 | 7 | 11 |
| 1 | 120 | |||||
| 3DXHDC30-1 | 600 | 1 | 0.1 | 85 | 9 | 16 |
| 1 | 140 | |||||
| 3DXHDC35-1 | 700 | 1 | 0.1 | 100 | 11 | 20 |
| 1 | 170 | |||||
| 3DXHDC40-1 | 800 | 1 | 0.1 | 110 | 15 | 24 |
| 1 | 200 | |||||
| 3DXHDC45-1 | 900 | 1 | 0.1 | 120 | 18 | 32 |
| 1 | 220 | |||||
| 3DXHDC50-1 | 1000 | 1 | 0.1 | 140 | 20 | 40 |
| 1 | 250 |
Casos típics
|
Model |
Paràmetres |
Imatge de referència |
|

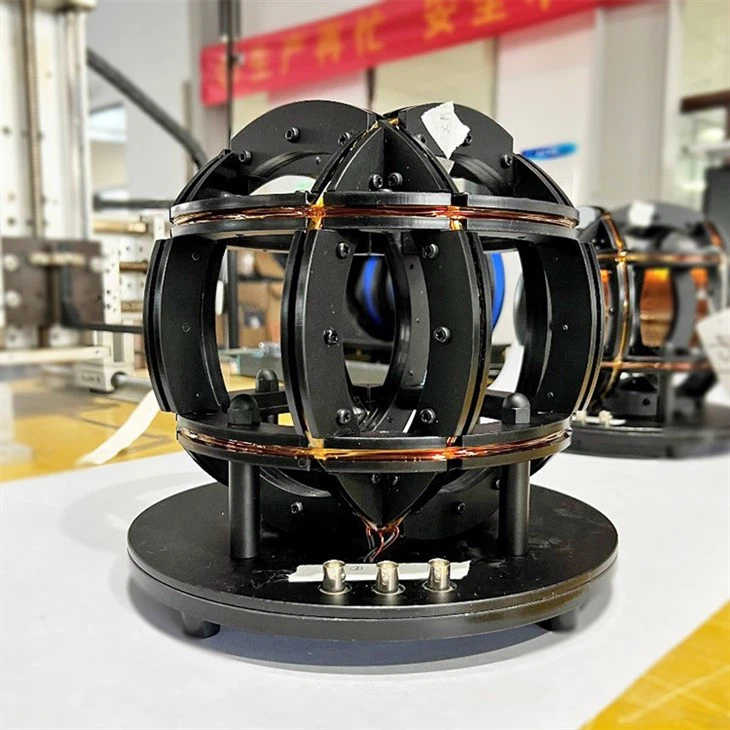

3DXHDC12.5-1 |
Diàmetre de la bobina esfèrica tridimensional de 250 mm, 1G per dimensió; Diàmetre de la zona uniforme: 35 mm; Uniformitat: 0,1%; Font d'alimentació per dimensió: 3W; Ús en un cilindre blindat (diàmetre: 300 mm). |
|
|

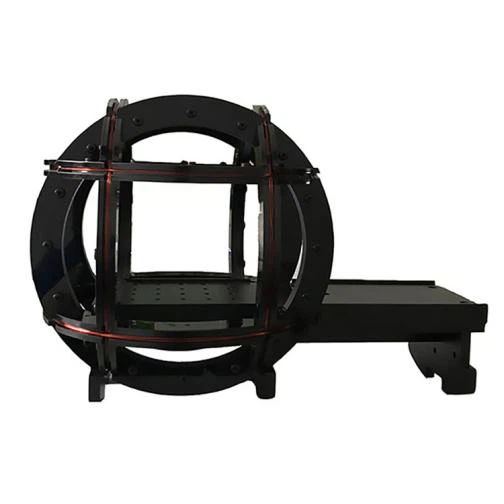

3DXHDC50-1 |
El diàmetre de la bobina tridimensional d'igual diàmetre és d'1 metre; La força del camp magnètic més alta d'un eix és 100,000 nT; El pas d'ajust 1-2nT es pot realitzar amb el programari de mesura i control i la font d'alimentació de camp de control d'alta precisió. Aquest sistema s'utilitza per simular la reproducció d'un camp geomagnètic, i també es pot utilitzar per a la protecció activa d'un entorn geomagnètic. Zona uniforme: Φ125*125mm; Uniformitat: 0,1%; Font d'alimentació: 20W. |
|
|
3DXHDC15-1 |
El diàmetre igual tridimensional és de 300 mm; Genera un camp magnètic baix-feble de 125KHz per a la detecció de claus remotes del cotxe; La constant de la bobina tridimensional és la mateixa, i la resistència i el nombre de voltes són els mateixos; Zona uniforme: Φ70*70mm; Uniformitat: 1%. |
|
|
3DXHDCF15-1 |
El diàmetre igual tridimensional és de 300 mm; Genera un camp magnètic baix-feble de 125KHz per a la detecció de claus remotes del cotxe; La constant de la bobina tridimensional és la mateixa, i la resistència i el nombre de voltes són els mateixos; Zona uniforme: Φ70*70mm; Uniformitat: 1%.. |
|
Clients de referència:
4.1 Universitat de McGill
4.2 Universitat de Leeds
4.3 La Universitat d'Utah
4.4 La Universitat de Memphis
4.5 Universitat de York
4.6 Universitat Nacional de Seül
4.7 Universitat de York
4.8 La Universitat d'Illinois
