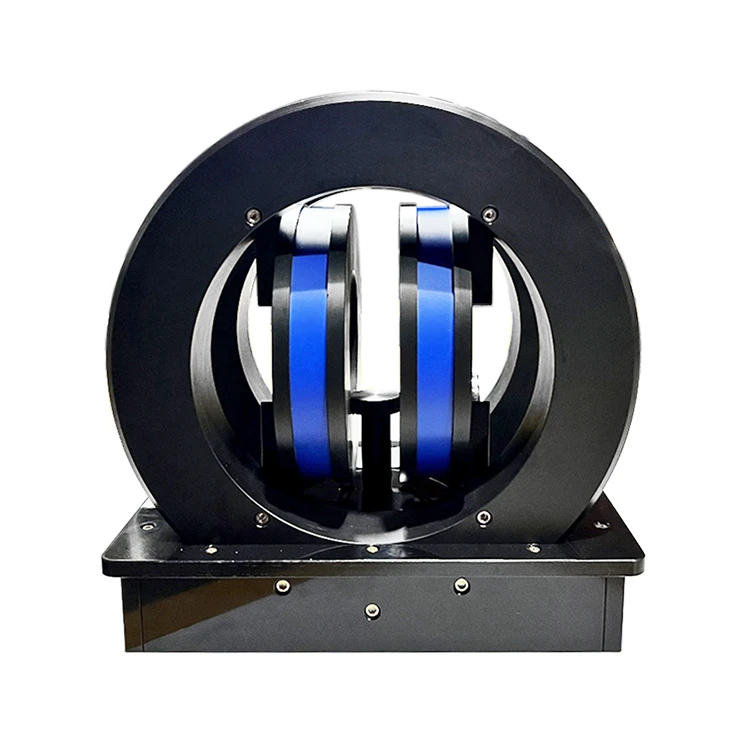

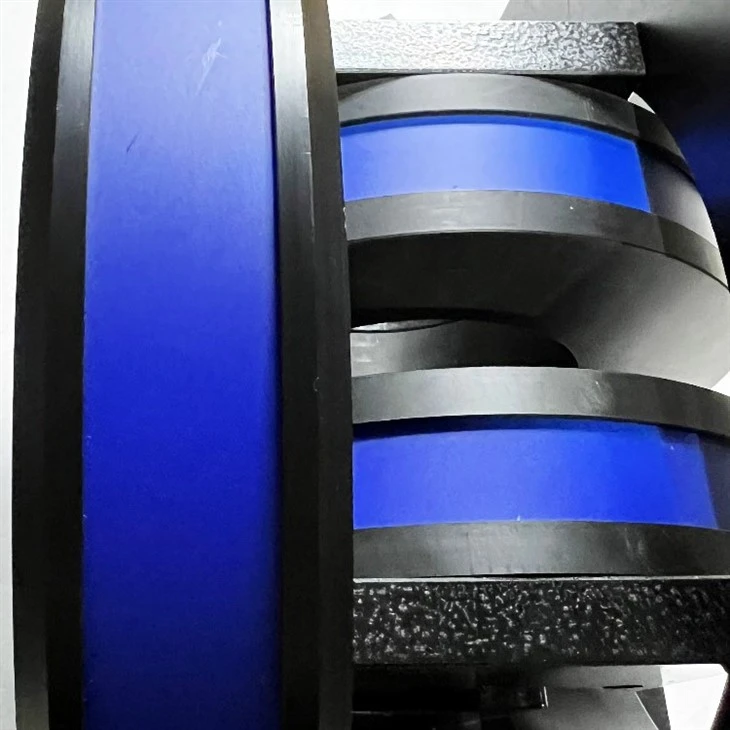

Bobina Helmholtz de 2 eixos
Introducció
La nostra empresa està orgullosa de presentar el nostre producte més recent, la bobina Helmholtz bidimensional 2DXHC.
La bobina 2DXHC és una eina única i versàtil, dissenyada per utilitzar-se en una àmplia gamma d'aplicacions en diferents indústries. Amb la seva configuració bidimensional, la bobina ofereix una generació de camp magnètic precisa i precisa a les zones on les bobines tradicionals de Helmholtz es queden curtes.
Una característica clau de la bobina 2DXHC és la seva capacitat de produir un camp magnètic uniforme a través d'una superfície bidimensional. Això el fa ideal per utilitzar-lo en aplicacions com ara la ressonància magnètica (MRI), on un camp uniforme és fonamental per obtenir imatges precises. L'alt grau de precisió de la bobina també permet que s'utilitzi en camps com la ciència dels materials, on les mesures de magnetometria són crucials.
Un altre avantatge de la bobina 2DXHC és la seva mida compacta. Les bobines tradicionals de Helmholtz poden ocupar un espai important en un laboratori o un altre espai de treball. Amb el seu disseny bidimensional, la bobina 2DXHC ocupa una fracció de l'empremta, facilitant la seva integració als processos i fluxos de treball existents.
A més dels seus avantatges de rendiment, la bobina 2DXHC també és altament personalitzable. El nostre equip treballa estretament amb els clients per dissenyar i construir bobines que compleixin els seus requisits específics, ja sigui ajustar la forma o la mida de la bobina o adaptar-la per utilitzar-la en entorns únics.
En general, creiem que la bobina Helmholtz bidimensional 2DXHC representa un avenç significatiu en la tecnologia de generació de camps magnètics. Esperem treballar amb els clients per desbloquejar tot el potencial d'aquesta eina innovadora.
Paràmetres de la bobina de Helmholtz de l'eix 1-
| Model | Radi | Centre magnètic | Uniformitat | Esfera d'homogeneïtat | Cada dimensió | El 1 axial | El tridimensional |
| (mm) | camp (Gs) | % | diàmetre (mm) | rang de potència (W) | pes (Kg) | pes (Kg) | |
| DXHC30-50 | 300 | 50 | 5 | 200 | 420 | 55 | |
| 1 | 150 | ||||||
| DXHC30-10 | 300 | 10 | 0.5 | 100 | 90-120 | 12 | 38 |
| 0.1 | 90 | ||||||
| DXHC30-2 | 300 | 2 | 0.05 | 60 | 18~32 | 3.5 | 11 |
| 0.01 | 40 | ||||||
| DXHC25-1000 | 250 | 1000 | 5 | 160 | 5000 | 500 | |
| 1 | 125 | ||||||
| DXHC25-500 | 250 | 500 | 0.5 | 100 | 2500 | 250 | |
| 0.1 | 75 | ||||||
| DXHC25-300 | 250 | 300 | 0.05 | 50 | 1600 | 150 | |
| 0.01 | 33 | ||||||
| DXHC25-100 | 250 | 100 | 5 | 160 | 600 | 50 | |
| 1 | 125 | ||||||
| DXHC25-50 | 250 | 50 | 0.5 | 100 | 300~620 | 30 | 138 |
| 0.1 | 75 | ||||||
| DXHC25-10 | 250 | 10 | 0.05 | 50 | 60~110 | 8 | 32 |
| 0.01 | 33 | ||||||
| DXHC25-2 | 250 | 2 | 5 | 160 | 12~18 | 4 | 14 |
| 1 | 125 | ||||||
| DXHC20-500 | 200 | 500 | 0.5 | 80 | 2000 | 160 | |
| 0.1 | 60 | ||||||
| DXHC20-300 | 200 | 300 | 0.05 | 40 | 1000 | 96 | |
| 0.01 | 26 | ||||||
| DXHC20-100 | 200 | 100 | 5 | 130 | 350 | 32 | |
| 1 | 100 | ||||||
| DXHC20-50 | 200 | 50 | 0.5 | 80 | 200~520 | 16 | 54 |
| 0.1 | 60 | ||||||
| DXHC20-10 | 200 | 10 | 0.05 | 40 | 40~65 | 8 | 28 |
| 0.01 | 26 | ||||||
| DXHC20-5 | 200 | 5 | 1 | 100 | 20~32 | 6 | 22 |
| 0.1 | 60 | ||||||
| DXHC20-2 | 200 | 2 | 1 | 100 | 8~10 | 4 | 15 |
| 0.1 | 60 | ||||||
| DXHC15-300 | 150 | 300 | 5 | 100 | 660 | 54 | |
| 1 | 75 | ||||||
| DXHC15-100 | 150 | 100 | 0.5 | 60 | 220 | 18 | |
| 0.1 | 45 | ||||||
| DXHC15-50 | 150 | 50 | 0.05 | 30 | 110~330 | 12 | 38 |
| 0.01 | 20 | ||||||
| DXHC15-10 | 150 | 10 | 1 | 75 | 21~42 | 6 | 24 |
| 0.1 | 45 | ||||||
| DXHC10-200 | 100 | 200 | 5 | 66 | 200 | 19 | |
| 1 | 50 | ||||||
| DXHC10-100 | 100 | 100 | 0.5 | 40 | 100 | 15 | |
| 0.1 | 30 | ||||||
| DXHC10-50 | 100 | 50 | 0.05 | 20 | 50~180 | 9 | 20 |
| 0.01 | 10 | ||||||
| DXHC10-10 | 100 | 10 | 1 | 50 | 10~24 | 3.5 | 13 |
| 0.1 | 30 | ||||||
| DXHC7-100 | 70 | 100 | 5 | 45 | 50 | 7 | |
| 1 | 35 | ||||||
| DXHC7-50 | 70 | 50 | 0.5 | 28 | 24~120 | 5 | 17 |
| 0.1 | 21 | ||||||
| DXHC7-10 | 70 | 10 | 0.05 | 14 | 5~24 | 2 | 8 |
| 0.01 | 9.3 |
Casos típics
|
Model |
Paràmetres |
Imatge de referència |
|
2DXHC20-100 |
Direcció del camp magnètic de l'eix X i l'eix Z ortogonals entre si; La intensitat del camp magnètic més alta de l'eix X és de 100 Gs, l'eix Z és d'1 Gs; El diàmetre mitjà mínim és de 400 mm; L'esfera d'homogeneïtat és Φ55 mm; Uniformitat 0,1%; La potència de l'eix X és de 350 W. |
|
|
2DXHC11-240 |
Direcció del camp magnètic de l'eix X i l'eix Z ortogonals entre si; El camp magnètic horitzontal de l'eix X es pot girar; La intensitat del camp magnètic més alta de l'eix X és de 240 Gs, l'eix Z és de 240 Gs; El diàmetre mitjà mínim és de 220 mm; L'esfera d'homogeneïtat és Φ30 mm; Uniformitat 0,1%; la potència de l'eix Z és de 800 W, la potència de l'eix X és de 2800 W. |
|
|
2DXHC6-20 |
Direcció del camp magnètic de l'eix X i l'eix Y ortogonals entre si; La intensitat del camp magnètic més alta de l'eix X és de 20 Gs, l'eix Y és de 20 Gs; El diàmetre mitjà mínim és de 120 mm; L'esfera d'homogeneïtat és Φ30 mm; Uniformitat 0,1%; La potència de l'eix X és de 15 W, la potència de l'eix X és de 30 W. |
|
|
2DXHC20-10 |
Direcció del camp magnètic de l'eix X i l'eix Y ortogonals entre si; La intensitat del camp magnètic més alta de l'eix X és de 200 Gs, l'eix Y és de 200 Gs; El diàmetre mitjà mínim és de 200 mm; L'esfera d'homogeneïtat és Φ30 mm; Uniformitat 0,1%; La potència de l'eix X és de 180 W i la potència de l'eix Y és de 700 W. |
|
Aplicació de bobina helmholtz
4.1 Generar un camp magnètic estàndard;
4.2 Calibració de sondes Hall i diversos magnetòmetres;
4.3 Compensació del camp geomagnètic;
4.4 Determinació de l'efecte de blindatge magnètic;
4.5 Mesura i eliminació del camp magnètic de la radiació espacial;
4.6 Investigació sobre les propietats magnètiques de la matèria;
4.7 Recerca sobre biomagnetisme;
Per exemple, al laboratori, les bobines de Helmholtz es poden utilitzar per mesurar les propietats dels materials magnètics, com ara els bucles de magnetització i histèresi. En equips mèdics, les bobines de Helmholtz es poden utilitzar per generar camps magnètics per ajudar a tractar certes malalties, com ara el càncer i els trastorns neurològics. En geofísica i astronomia, les bobines de Helmholtz es poden utilitzar per mesurar els camps magnètics de la Terra i els planetes. En el camp de l'enginyeria, les bobines de Helmholtz també s'utilitzen per fabricar sensors d'alta precisió. Aquests sensors poden mesurar amb precisió el flux magnètic en el camp magnètic ambiental i analitzar diverses altres magnituds físiques en una fase variable mitjançant aquestes dades quantificades del camp magnètic. Per tant, les bobines Helmholtz s'han convertit en una part indispensable del camp de l'enginyeria
