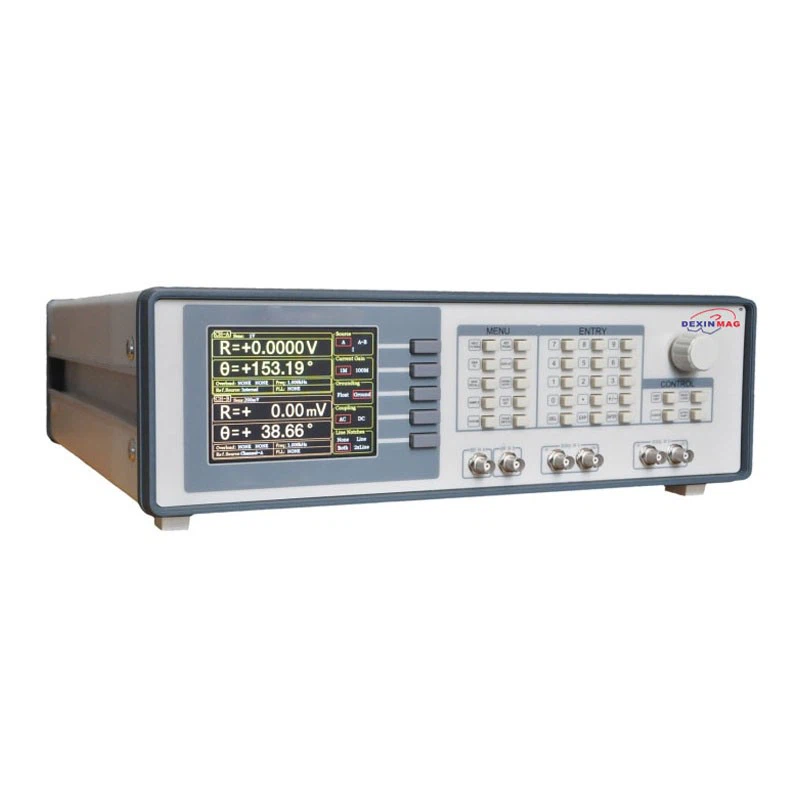

Amplificador digital de bloqueig de 102 kHz

Amb el preamplificador analògic de baix soroll, l'entrada del senyal de DXA-001 es pot canviar per funcionar en mode de tensió diferencial o d'un sol extrem, i el soroll d'entrada és de 10 nV/√Hz. La impedància d'entrada és de 10 MΩ i la sensibilitat de voltatge d'entrada a escala completa oscil·la entre 1 nV i 1V. A més, DXA-001 també es pot utilitzar per a mesures de corrent amb guanys de corrent variable de 10^6 o 10^8 V/A. Dos filtres de línia (50/60 Hz i 100/120 Hz) estan dissenyats per eliminar les interferències relacionades amb la línia. L'amplificador de guany programable es proporciona per ajustar la reserva dinàmica del sistema segons la magnitud del senyal d'entrada, de manera que DXA-001 tingui una reserva dinàmica inherentment gran de fins a 100 dB. La freqüència de mostreig de 312,5KSPS ve determinada per un convertidor A/D de 24-bits de precisió i un filtre específic està dissenyat per evitar l'àlies.

Per tal de proporcionar el senyal de referència per a DXA{{0}}, es podria utilitzar una ona sinusoïdal o quadrada aplicada externament, o la seva pròpia font de referència sintetitzada internament. Quan l'instrument està configurat en mode de referència interna, l'oscil·lador estabilitzat de precisió interna i l'algorisme sintetitzat digital s'utilitzen per generar una sortida d'ona sinusoïdal que multiplica el senyal d'entrada, pràcticament no hi ha soroll de fase de referència quan es tria el mode de referència interna. Aprofitant la tècnica de canvi de fase digital, la fase del senyal de referència es podria ajustar amb una resolució de 0,01 graus. El mode de referència interna pot funcionar a una freqüència fixa d'1 MHz a 100 kHz. A més, la referència externa també és aplicable a DXA-001, inclòs el senyal de referència d'ona sinusoïdal i el senyal de referència lògica TTL. El front ascendent i posterior del senyal de referència externa s'aplica per activar el bucle de bloqueig de fase (PLL) intern. En funció de la freqüència del senyal de referència, la detecció d'harmònics es pot realitzar mitjançant DXA-001. La freqüència màxima dels harmònics mesurables és 32767 vegades la freqüència bàsica, i també és inferior a la freqüència operativa màxima de 100 kHz.

DXA-001 utilitza la pantalla en color TFT de 5,6 polzades 640×480 com a pantalla. Les dades mesurades per DXA-001, com ara, X, Y, R, θ, s'emmagatzemen en fins a quatre traces. Els valors de traça es poden mostrar com a gràfic de barres o com a gràfic en bandes que mostra els valors de traça en funció del temps.

A més, DXA-001 pot mostrar gràfics polars, mostrant el fasor compost per components en fase i en quadratura del senyal. Totes les pantalles es poden escalar fàcilment mitjançant l'operació manual i la funció d'escala automàtica està disponible per optimitzar la pantalla ràpidament. La pantalla es pot configurar com una sola pantalla gran o dues pantalles dividides horitzontalment.

L'amplificador tradicional de bloqueig de fase només pot mesurar un senyal de freqüència fonamental o un determinat aparell harmònic alhora, de manera que no pot complir el requisit en algunes ocasions quan es necessiti mesurar diversos components de freqüència simultàniament. En l'extrem digital, DXA-001 va combinar la tecnologia FPGA i ARM, que té una amplada de banda de processament més àmplia i un marc digital més flexible. La precisió del processament digital podria arribar als 48 bits i mesurar 3-components harmònics del canal simultàniament, cosa que fa que un DXA-001 sigui igual a tres amplificadors tradicionals de bloqueig de fase.

Les interfícies RS232 a USB integrades a DXA-001 permeten un funcionament manual complet des d'un ordinador de control, inclosa la configuració o la consulta de dades i la lectura de dades. Es proporciona el programa LabVIEW gratuït. Facilita la configuració i l'execució d'experiments complexos, com ara el control remot de cada funció de l'instrument. El menú de visualització que ofereix el programa LabVIEW permet als clients observar totes les ordres rebudes i les respostes generades per l'instrument.

Interfície RS-232 a USB,

Interfície IEEE-488 (opcional).

Admetem l'enviament per mar, aire i enviament exprés. Els nostres serveis cobreixen una sèrie de necessitats d'enviament, garantint que els nostres clients puguin triar la millor opció per als seus requisits específics. Tenim com a objectiu satisfer les seves expectatives oferint lliuraments rendibles i puntuals.

A més de les nostres capacitats d'enviament, també prioritzem un servei al client de qualitat. El nostre equip sempre està preparat per proporcionar-vos informació oportuna i rellevant sobre el vostre enviament, assegurant-vos de mantenir-vos informat de cada pas del camí.

1. Què és un amplificador de bloqueig?

Resposta: Un amplificador de bloqueig és un instrument electrònic de precisió utilitzat per mesurar i amplificar components de freqüència específics en un senyal. Mitjançant el bloqueig de fase amb el senyal d'entrada, pot extreure amb precisió els senyals febles enterrats al soroll de fons. Els amplificadors de bloqueig s'utilitzen habitualment en investigacions experimentals i mesures precises en camps com l'òptica, l'electrònica i el magnetisme.

2. Com funciona un amplificador de bloqueig?

Resposta: el principi bàsic d'un amplificador de bloqueig és bloquejar de manera sincrònica el senyal que s'ha de mesurar amb un senyal de referència i, després del filtrat, l'amplificació, etc., emet un senyal en el qual s'ha mesurat la informació d'amplitud i fase. . Aquest mètode extreu eficaçment senyals febles, suprimeix el soroll de fons i millora la sensibilitat i precisió de la mesura.

3. Quines són les àrees d'aplicació dels amplificadors de bloqueig?

Resposta: Els amplificadors de bloqueig s'utilitzen àmpliament en els camps de la investigació científica, la producció industrial i la instrumentació de precisió. En els experiments òptics, els amplificadors de bloqueig s'utilitzen per mesurar la interferència òptica, la dispersió òptica i altres fenòmens; en el camp de l'electrònica, s'utilitzen per detectar senyals febles i interferències de soroll; en l'àmbit biomèdic, s'utilitzen per al control i seguiment dels dispositius de tractament, etc. En general, els amplificadors de bloqueig tenen un paper important en la millora de la precisió de la mesura del senyal i la supressió del soroll.
